Wentylator promieniowy w praktyce: kiedy instalacja wymaga ciśnienia zamiast samej wydajności

W nowo wyremontowanym lokalu gastronomicznym zamontowano wentylator o imponującej katalogowej wydajności 5000 m³/h, licząc na błyskawiczne usunięcie oparów i wilgoci z dużej kuchni. Po uruchomieniu instalacji precyzyjne pomiary wykazują jednak, że rzeczywisty przepływ powietrza spadł do zaledwie 2000 m³/h. Powód takiego drastycznego spadku efektywności rzadko tkwi w fabrycznej wadzie urządzenia, a znacznie częściej w samej fizyce przepływu gazów. Długi kanał wyrzutowy, wzbogacony o kilka ostrych kolan, gęsty filtr tłuszczowy oraz końcową kratkę wentylacyjną, tworzy opory, których standardowy silnik osiowy nie jest w stanie pokonać. Taka sytuacja dobitnie pokazuje, że poleganie wyłącznie na nominalnych parametrach z pudełka prowadzi do poważnych błędów projektowych. Gdy w grę wchodzą skomplikowane trasy przesyłowe z dużą liczbą przeszkód, kluczowe staje się uwzględnienie całkowitego ciśnienia w układzie.

Parametry decydujące o rzeczywistej wydajności instalacji

Dobór właściwego urządzenia wymuszającego obieg powietrza wymaga analitycznego podejścia do tematu, w którym maksymalny przepływ ustępuje miejsca pojęciu sprężu dyspozycyjnego oraz koncepcji punktu pracy. Spręż dyspozycyjny określa ciśnienie wytwarzane przez wirnik w celu pokonania oporów całej infrastruktury przesyłowej, co w standardowych systemach kanałowych przyjmuje wartości od 100 do 1500 Pa. Punkt pracy powstaje na fizycznym przecięciu dwóch istotnych krzywych. Pierwsza to charakterystyka samego urządzenia, która ze swojej natury wykazuje systematycznie spadający przepływ przy rosnącym ciśnieniu tłoczenia. Druga to charakterystyka oporu instalacji, gdzie opór rośnie logarytmicznie wraz ze zwiększaniem ilości tłoczonego powietrza. Zrozumienie tego mechanizmu dokładnie tłumaczy, dlaczego sam przepływ podawany w specyfikacji technicznej nie ma wartości praktycznej, dopóki nie zestawi się go z konkretną siecią kanałów.

Każdy najdrobniejszy element na drodze strumienia generuje wymierne straty ciśnienia, które projektant musi wziąć pod uwagę. Opory liniowe wynikające z długości prostych odcinków kanałów sumują się z tak zwanymi stratami lokalnymi. Przykładowo filtry dokładne lub separatory cząstek mogą obniżyć ciśnienie o kilkadziesiąt paskali w zależności od stopnia bieżącego zabrudzenia wkładu. Ogromne znaczenie ma również wewnętrzna geometria wszelkich łuków instalacyjnych. Zastosowanie kolan o promieniu równym średnicy kanału stawia powietrzu znacznie wyższy opór niż łagodniejsze przejścia o promieniu 1,5D. Suma lokalnych przewężeń i nagłych zawirowań potrafi obniżyć uzyskany przepływ nawet o połowę, zmuszając instalatora do poszukiwań sprzętu o odpowiedniej budowie wirnika.

Konstrukcja sprzyjająca trudnym warunkom pracy

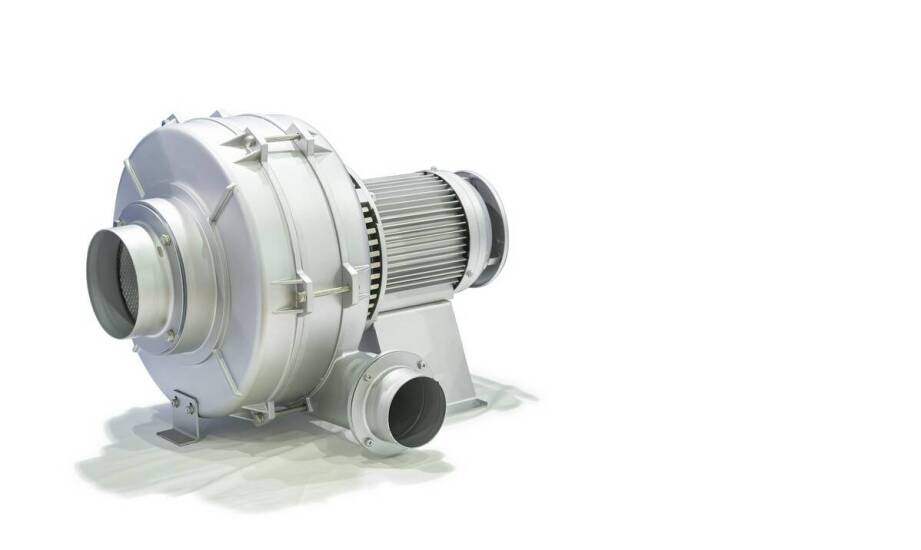

W sytuacjach wymagających przepychania mas powietrza na duże odległości lub przez wyjątkowo gęstą sieć barier, trafnym wyborem technologicznym stają się wentylatory promieniowe. Konstrukcja oparta na wirnikach wyposażonych w łopatki odchylone do tyłu lub do przodu gwarantuje generowanie znacznie wyższego sprężu niż w przypadku klasycznych i tańszych modeli osiowych. Zdolność do osiągania potężnych ciśnień rzędu 10 000 Pa sprawia, że takie jednostki bez problemu znoszą ciągłą pracę w głębokim podciśnieniu oraz przy mocno zmiennym obciążeniu. Pozwala to na w pełni przewidywalne przewietrzanie obiektów o rozbudowanej, wielokondygnacyjnej lub wręcz labiryntowej architekturze ciągów wentylacyjnych.

Szczególnie specyficzne i bezkompromisowe wymagania stawia przed tego typu urządzeniami sektor gastronomiczny oraz zaawansowany przemysł. W profesjonalnych kuchniach restauracyjnych absolutnie konieczne jest ciągłe usuwanie lepkiego osadu i oparów o temperaturze dochodzącej nierzadko do 120°C. Wirniki używane w takich aplikacjach muszą być zaprojektowane w sposób pozwalający na łatwy demontaż i regularne czyszczenie z nawarstwiającego się tłuszczu. Z kolei w skrajnych warunkach przemysłowych systemy te transportują gęsty pył, ostre trociny oraz gorące masy powietrza, których temperatura robocza znacznie przekracza 60°C. Ciągła praca w agresywnym zapyleniu wymusza stosowanie podzespołów o najwyższej trwałości. Wykonawcy realizujący podobnie skomplikowane inwestycje często opierają dostawy na rozwiązaniach od hurtowni MK Went Marek Kobosko, wyposażając się w sprzęt radzący sobie z trudnymi profilami aerodynamicznymi. Przemyślane ulokowanie fabrycznych otworów rewizyjnych zapobiega niebezpiecznym zatorom stałym, co warunkuje bezpieczeństwo pożarowe budynków.

Skuteczne i bezawaryjne projektowanie wymiany powietrza opiera się w głównej mierze na matematycznym zbilansowaniu oporu instalacji z faktycznymi możliwościami tłocznymi wybranego wirnika. Środowisko pracy narzuca z kolei ścisłe wytyczne dotyczące niezbędnej odporności wykorzystanych materiałów na skrajną temperaturę oraz zanieczyszczenia stałe. Połączenie rygorystycznej analizy krzywej pracy z przemyślanym dostępem serwisowym eliminuje większość przykrych niespodzianek na etapie wieloletniej eksploatacji układu. Ostateczna decyzja o wyborze technologii powinna zawsze wynikać z obiektywnej kalkulacji spadków ciśnienia na każdym pojedynczym kolanie, nawiewniku i filtrze. Tylko takie inżynieryjne podejście chroni przed sytuacją, w której mocny silnik okazuje się bezradny wobec praw fizyki wewnątrz przewodu.
